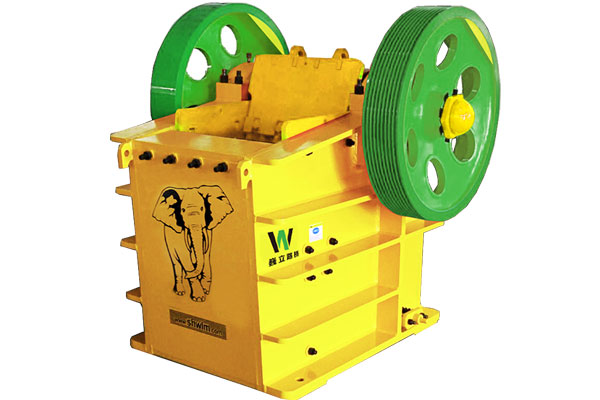

PEV液壓顎式破碎機

產品介紹

PEV液壓顎式破碎機進料口大，破碎腔長，主要用于粗碎。機體經熱處理后完全除去了焊接殘余應力，機體特別堅固；活動部位的平衡配重振動小、噪聲低；偏心軸采用鉻鉬鋼材質，經精密加工，具有高韌性及耐沖擊；采用重荷型滾筒軸承，重負荷下仍可平順運轉；液壓操作，間隙調整方便迅速，可以快速而有效破碎各種石料。

產品優勢

一、制造精良的軸承與油封

所有巍立路橋的PEV液壓顎式破碎機皆搭配進口或同等級軸承，以保證其強度及穩定性，使機器運轉順暢，并采用稀油潤滑，延長軸承使用壽命。

二、壓臂裝置的安全保護

巍立路橋PEV液壓顎式破碎機借由活動座前進與后退的動作產生破碎的力量，此活動座懸吊于上方的偏心軸上，底部是以壓臂、壓臂座和壓臂塊固定，為機器提供完全的保護，以防止不可破碎的物體進入破碎室造成機器的損壞，并可使活動座維持一固定的動作角度。

三、堅固的機架

1.所有主機的機架都是以特級鋼板及鑄鋼件經二氧化碳?xì)怏w保護焊接而成，經過退火處理，因此在機器運轉的過程中經得起強烈的撞擊。

2.所有生產過程均經過嚴格的品管，機體內外經鋼珠噴砂表面處理，再涂裝防銹底漆，以保護本體，機器完成前都經過8小時以上的空載運轉測試，油壓系統耐壓測試，確保最好的品質。

四、液壓調整

巍立液壓鄂破機配置液壓調整裝置，利用動力油箱及液壓缸和其他組成零件，可輕易簡單的改變出料口設定，縮短調整的實效，并且能精確的符合需求的粒度標準。

五、大比例的破碎量

巍立液壓鄂破機有大而深的破碎室，且設計的破碎角度為銳角，因此可達到非常大比例的破碎率。在某種規格下，單壓臂的破碎機可同時提供粗碎，中碎和細碎的產品需求。

工作原理

液壓顎式破碎機工作時，破碎塊狀物由液壓顎式破碎機的破碎腔上端（即進料口）進入，經動顎破碎后由破碎腔下端（出料口）排出。動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端的制約中做有利于破碎及排料的復雜擺動。

液壓顎式破碎機的液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實現破碎機在超負荷狀態下作規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔，迫使油缸活塞處于極限伸出位置，活塞通過肘板座支承肘板。正常破碎作業狀態下，液壓系統既定的油壓足以使活塞為肘板提供穩定的支承；當顎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉拽下張大排料口，吐出不可破碎物，此即“過鐵”。排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺寸，機器又自動進入破碎作業狀態。

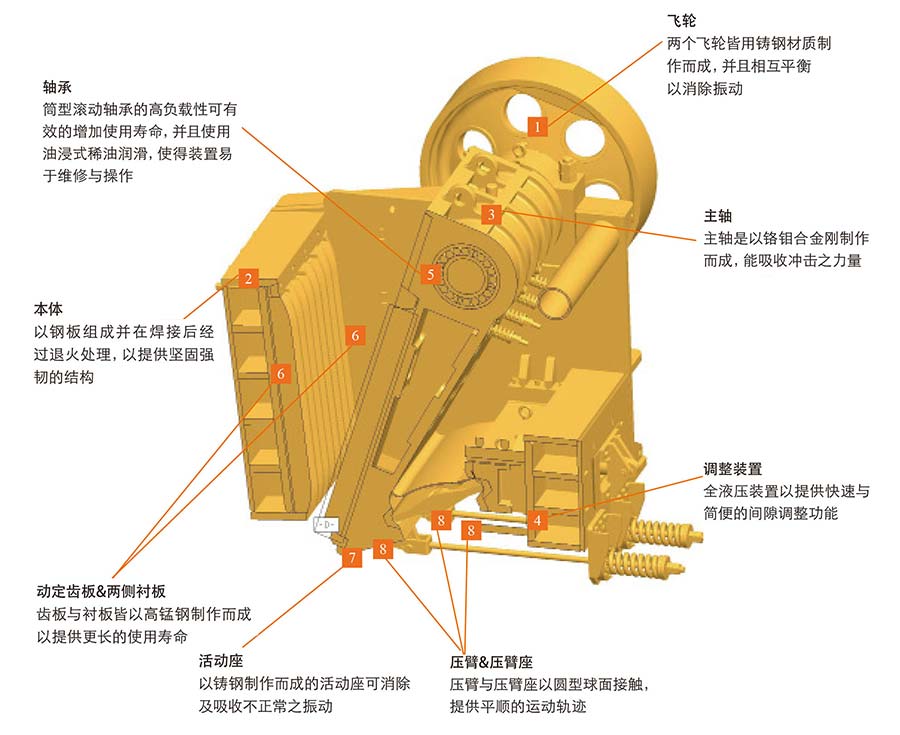

組成結構
