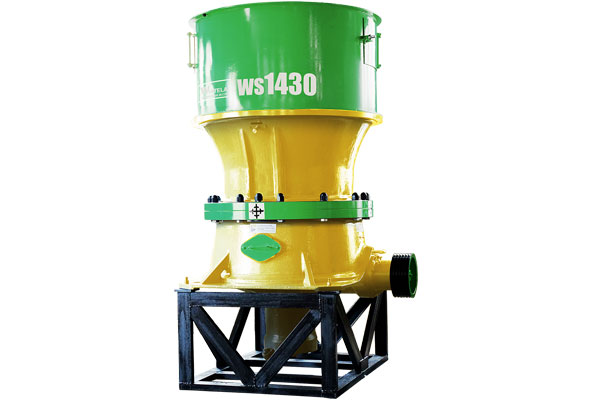

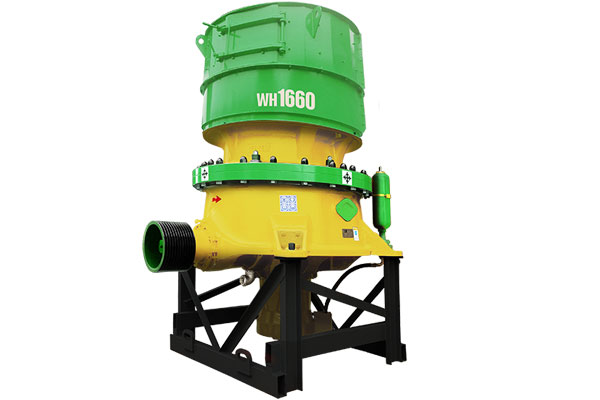

WS/WH系列單缸液壓圓錐破碎機

產品介紹

WS/WH系列單缸液壓圓錐破碎機是上海巍立自主研發的一款適用于中碎和細碎作業的高效率破碎機。采用獨特的稀油站式潤滑系統和PLC控制系統，能夠?qū)崿F(xiàn)破碎腔間隙的動態無級調整；不同于傳統液壓圓錐破碎機的是，單缸液壓圓錐破碎機更加智能化、方便化、快捷化！

進料粒度：35-300mm

生產能力：36-1172t/h

應用范圍：主要用于冶金、礦山、建筑、化學及硅酸鹽行業中原料的破碎?？刹捎没炷粱A(chǔ)或鋼結構基礎，固定式、移動式場合均可選用。

適用物料：石灰石、花崗巖、玄武巖、河卵石、建筑垃圾、鋼渣、水泥原料、陶瓷原料的破碎等。

產品優勢

一、能耗低

單缸液壓圓錐破碎機提供自動過載保護，可配備智能排料口自動調整系統。智能控制系統也可幫助用戶保持破碎機擠滿給料，最大程度地實現層壓破碎，處理量極大，單位能耗低。

二、液壓保護

液壓調整系統在過鐵或其他“非破碎物”通過破碎機時，會自動降低主軸、保護破碎機，等過鐵排除后，再自動恢復原始設置，從而提供過載保護。該系統自動補償破碎腔磨損，減少人工成本。

三、遠程實時

單缸液壓圓錐破碎機采用智能控制系統，配備觸摸屏操作界面，可實現遠程控制并實時監測破碎機的排礦口尺寸，確保設備全天24小時以最佳性能自動運轉。

四、節約成本

單缸液壓圓錐破碎機機架經過重型化設計，采用一流鋼材；襯板采用優質高錳鋼復合材料，更耐磨；主機采用超大直徑主軸，更加堅固耐用；以及配備的優質耐磨件，節約了使用維護成本。

工作原理

WS/WH系列單缸液壓圓錐破碎機工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

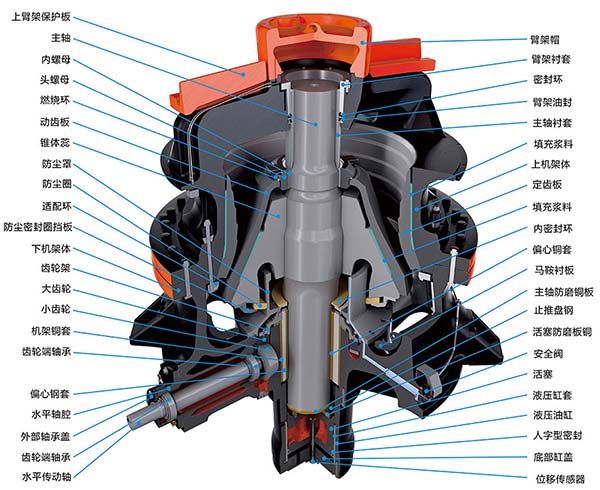

組成結構
